RIE等離子刻蝕機的原理以及在半導體行業中的應用

RIE（Reactive Ion Etching）等離子刻蝕機是一種利用氣體放電產生的等離子體對材料表面進行刻蝕的設備，其原理涉及化學反應和物理離子轟擊反應，是一種干法刻蝕技術。在反應離子刻蝕過程中，刻蝕氣體在高頻電場的作用下被電離形成等離子體，這些等離子體中的活性粒子（如離子、電子和自由基）具有很高的化學活性，能夠與被刻蝕材料表面的原子發生化學反應，生成揮發性產物，從而實現材料的化學刻蝕。同時，高能離子在陰極附近得到加速，垂直轟擊硅片表面。這種物理轟擊不僅加快了硅片表面的化學反應速率，還有助于反應生成物的解吸附，從而提高了刻蝕速率。物理轟擊的存在使得RIE能夠?qū)崿F(xiàn)各向異性刻蝕，即刻蝕方向的選擇性。

RIE等離子刻蝕機在多個領域都發揮著重要作用。首先，在半導體領域，它可以用于制造微處理器、光纖通信器件等，是制造高精度芯片和電路的關鍵設備。其次，在光電領域，等離子刻蝕機可用于制造LED、激光器等器件，為光電技術的發展提供了有力支持。此外，在微機電系統領域，等離子刻蝕機同樣有著廣泛的應用，如制造微機電系統的傳感器、加速度計等器件。RIE等離子刻蝕機能夠在亞微米級別內進行刻蝕，保證了極高的精度和質量。其次，由于采用了干法刻蝕技術，因此等離子刻蝕機不會產生廢水、廢氣等污染物，具有環保優勢。此外，等離子刻蝕機還具有高效率的特點，能夠在短時間內完成大量的刻蝕工作，提高了生產效率。

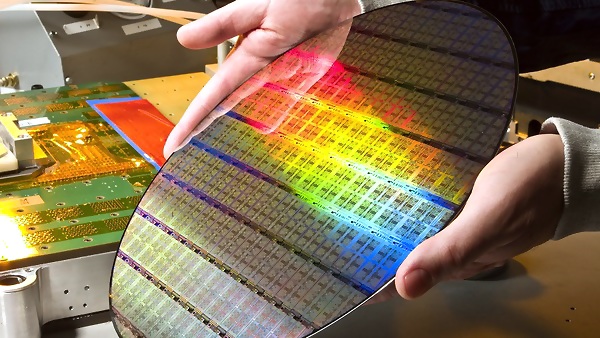

晶圓的制作是半導體芯片生產的基礎，主要流程包括硅錠生長、切割芯片、漂洗清洗、熱處理、感光、電離輔助蝕刻、逐層沉積、線刻和封裝測試等步驟。其中，電離輔助蝕刻（即等離子刻蝕）是晶圓制作中的關鍵一環，用于將光刻膠上的電路圖案轉移到晶圓表面。

等離子刻蝕機對晶圓的刻蝕過程是一個復雜而精細的操作。首先，工件被送入被真空泵抽空的反應室中。然后，氣體被導入并與等離子體進行交換。在電場的作用下，等離子體中的物質與晶圓表面發生反應，通過物理或化學的方式去除表面材料。最后，反應的揮發性副產物被真空泵抽走，從而完成刻蝕過程。

在進行等離子刻蝕之前，晶圓需要進行嚴格的清洗和準備，以確保表面純凈度和平整度。這通常包括溶劑清洗、超聲清洗和離子束清洗等步驟。等離子刻蝕過程中需要使用特定的氣體作為刻蝕介質，這些氣體在使用前需要進行預處理，如過濾、干燥和去除雜質等，以確保其純凈度和穩定性。還需要根據晶圓的材料和刻蝕模式，調節刻蝕參數，包括刻蝕氣體的流量、功率、壓力、溫度和刻蝕時間等。這些參數對刻蝕效果有著至關重要的影響，需要精確控制。調節好刻蝕參數后，啟動等離子刻蝕機開始刻蝕。在刻蝕過程中，等離子體會與晶圓表面發生物理反應，從而去除表面材料并形成所需的電路圖案。

在刻蝕過程中還需要不斷監測和控制刻蝕狀態，以確保刻蝕效果符合預期。常用的監測手段包括光學顯微鏡、激光干涉儀和表面輪廓儀等。根據監測得到的數據，可以實時調整刻蝕參數以獲得更好的刻蝕效果?？涛g完成后，再對晶圓進行后處理，包括清洗、去除殘留物和表面處理等步驟，以確保晶圓表面的純凈度和質量。
